Protección FV de tipo 2

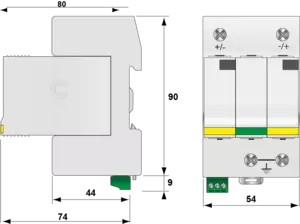

DS50VGPVS-1500G/51
Código artículo 481511
- Protección DC para FV tipo 2
- Tecnología VG
- 1250 Vdc
- Sin corriente de fuga
- Duración de vida aumentada
- In/Imax : 15 / 40 kA
- Protección modo común/diferencial
- Señalización remota
- Conformidad IEC 61643-31, EN 50539-11
- Certificado UL1449 ed.5
Ficha de datos
Los productos DS50VGPVS-G/51 están disponibles para redes fotovoltaicas con voltajes de 600 V, 1000 V y 1500 Vdc. Cumplen con la norma europea EN50539-11. Los productos están diseñados para ser montados en un carril DIN. El módulo de protección enchufable permite una sustitución rápida en caso de fallo. El circuito de protección con tecnología VG consta de un diagrama Y compuesto por tubo de descarga de gas y varistores de alta potencia. La ausencia de corriente de fuga evita que la protección contra sobretensiones envejezca. El DS50VGPVS está disponible con un indicador de estado y teleseñalización.
Seleccionar una referencia :
|
Red
|
FV 1250 Vdc | |
|
Tensión red FV
|
Uocstc | 1250 Vdc |
|
Tensión máx. FV de operación
|
Ucpv | 1500 Vdc |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | Ninguna |
|
Corriente de func. Permanente PV
a tensión Ucpv
|
Icpv | Ninguna |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 15 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 40 kA |
|
Soportabilidad a la corriente de corto-circuito FV
|
Iscpv | 15 000 A |
|
Modo(s) de conexión
|
+/-/PE | |
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado | |
|
Nivel de protección +/-
@ In (8/20µs)
|
Up | 6.8 kV |
|
Nivel de protección +/PE (-/PE)
@ In (8/20µs)
|
Up | 3.4 kV |
|
Tecnología
|
Tecnología VG (MOV+GSG) | |
|
Conexión à la red
|
Por terminales de tornillos : 2.5-25 mm² | |
|
Formato
|
Caja modular desenchufable | |
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) | |
|
Material plástico
|
Termoplástico UL94 V-0 | |
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 | |
|
Modo de fallo
|
Desconexión de la protección de la línea FV | |
|
Indicador de desconexión
|
2 indicadores mecánicos | |
|
Módulo(s) enchufable
|
DSM50VGPV-1500G/51 | |
|
Teleseñalización
|
Por contacto seco | |
|
Peso
|
0.327 kg |
|
Conformidad con las normas
|
IEC 61643-31 / EN 61643-31 / EN 50539-11 / UL1449 ed.5 | |
|
Certificación
|
UL |
|
Desconnectadores térmicos
|
Interno | |
|
Fusible de desconexión
|
Ninguna |
