Protección BT de Tipo 1+2+3 Trifásica+N

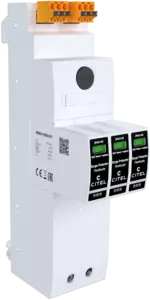

ZPAC1-8VG-PRO-U
Código artículo 64079
ZPAC1-8VG-PRO-U
  • Tipo 1+2+3 CA Protección contra sobretensiones
  • Tecnología VG
  • Para peine de conexión de 40 mm
  • Iimp 8 kA (10/350 μs)
  • Reduce los costes energéticos: No produce corriente de flujo y corriente de fuga
  • Certificado IEC 61643-11 y EN 61643-11
Contactez-nous
Tipo de protección
IEC 1+2+3
Red
 230/400 V Trifásica + N
Régimen de neutro
 TT-TNS
Tensión nominale de línea
 Un 230/400 Vac
Tensión AC máx. de functionamiento
Uc 275 Vac
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT 335 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT 440 Vac soportado
Sobretensión temporaria N/PE (TOV Alta Tensión)
Sin desconexión o con desconexión de seguridad
 UT 1200 V/300A/200 ms soportado
Corriente residual
Corriente fuga a la Tierra
 Ipe Ninguna
Corriente de func. Permanente
Corriente permanente a Uc
 Ic Ninguna
Corriente serie
 If Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In 20 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax 50 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp 8 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal 32 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc 6 kV
Prueba en onda combinada IEEE C62.41.1
 20 kV
Energía específica por polo
soportado max. 10/350 µs
 W/R 16 kJ/ohm
Modo(s) de conexión
 L/N y N/PE
Modo(s) de protección
 Modo Común o Mode Diferenciado
Nivel de protección L/N
@ In (8/20µs)
 Up L/N 1.5 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE 1.5 kV
Tensión residual L/N para 5 kA
@ 5 kA (8/20µs)
 Up-5kA 0.7 kV
Corriente de corto-circuito admisible
 Isccr 50 000 A
Tecnología
 Tecnología VG (MOV+GSG)
Configuración protección
 Trifásica + Neutro
Conexión à la red
 Por terminales de tornillos : 6-35 mm² (50mm²) / por bus 40 mm
Formato
 Caja modular desenchufable
Montaje
 Sistema Busbar 40 mm
Material plástico
 Termoplástico UL94 V-0
Temperatura de operación
 Tu -40/+85°C
Clase de protección
 IP20
Uso exterior
 No
Modo de fallo
 Desconexión de la red Baja Tensión
Indicador de desconexión
 1 indicador mecánico por polo
Módulo(s) enchufable
 ZMDAC1-8VG-PRO-275
Teleseñalización
 no
Dimensiones
 Ver esquema
Peso
 0.677 kg
Conformidad con las normas
 IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Certificación
 KEMA
Desconnectadores térmicos
 Interno
Disyuntor diferencial de la instalación
 Tipo 'S' o ryardado
Fusible de desconexión
 max. 315 A (gL/gG)
