Protección BT de Tipo 1+2+3

DACN1-25VGS-30-760
Código artículo 29223012
DACN1-25VGS-30-760
Availability:
714,00 € (excl. tax)
Add to cart

Available within 3 weeks

  • Protección trifasica de tipo 1 + 2+3
  • VG techologia
  • Monobloc
  • In : 35 kA
  • Iimp : 25 kA (onda 10/350µs)
  • Sin corriente de fuga
  • Teleseñalización
  • Conforme EN 61643-11, IEC 61643-11
Contáctenos
El DACN1-25VG es un SPD tipo 1 + 2 + 3 de servicio extremo diseñado para proteger la línea de alimentación de CA en el cuadro de distribución principal de una instalación equipada con pararrayos, y en la aplicación de turbinas eólicas, el lado de bajo voltaje del transformador y el lado de potencia del convertidor es la aplicación típica. Equipada con la tecnología VG exclusiva de CITEL, la gama alcanza un alto nivel de protección, garantizando una máxima eficiencia de protección, ausencia de corrientes de seguimiento y fuga, una simplificación de uso (no se requiere pararrayos adicional) y una vida útil máxima.
Tipo de protección
IEC

1+2+3
Red

Superior a 690 Vac monofásico
Régimen de neutro

TNC-IT
Tensión AC máx. de functionamiento
Uc

760 Vac
Corriente máx. De línea @25°C
 IL

100 A
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
 UT

1000 Vac soportado
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
 UT

1325 Vac desconexión
Corriente residual
Corriente fuga a la Tierra
 Ipe

Ninguna
Corriente serie
 If

Ninguna
Corriente de descarga nominal
15 impulsos 8/20µs
 In

35 kA
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
 Imax

70 kA
Corriente de rayo máximo por polo
1 impulso 10/350µs por polo
 Iimp

25 kA
Corriente de rayo máximo total
1 impulso 10/350µs
Itotal

75 kA
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
 Uoc

6 kV
Energía específica por polo
soportado max. 10/350 µs
 W/R

156 kJ/ohm
Modo(s) de protección

L/PE
Nivel de protección
@ In (8/20µs)y @ 6 kV (1,2/50 µs)
 Up

2.5 kV
Nivel de protección L/PE
@ In (8/20µs)
 Up L/PE

2.5 kV
Nivel de protección L/PE para 5 kA
@ 5 kA (8/20µs)
 Up-5kA

1.6 kV
Corriente de corto-circuito admisible
 Isccr

50 000 A
Tecnología

Tecnología VG (MOV+GSG)
Configuración protección

Trifásica
Conexión à la red

Por terminales de tornillos : 2.5-25 mm² (35 mm² rigido)
Formato

Cajas modular unipolar ensamblados
Enchufable

No
Montaje

Carril DIN simetrico 35 mm (EN 60715)
Material plástico

Termoplástico UL94 V-0
Temperatura de operación
 Tu

-40/+85°C
Clase de protección

IP20
Modo de fallo

Desconexión de la red Baja Tensión
Indicador de desconexión

1 indicador mecánico por polo - Rojo/Verde
Teleseñalización

Por contacto seco
Cableado para señalización remota

1.5 mm² max.
Tensión / Corriente máx. para indicación remota

250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensiones

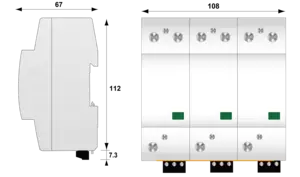

Ver esquema - 6TE (EN43880)
Peso

1.439 kg
Conformidad con las normas

EN 61643-11 / IEC 61643-11
Certificación

TUV
Desconnectadores térmicos

Interno
Disyuntor diferencial de la instalación

Tipo 'S' o ryardado
Fusible de desconexión

Fusible 315 A tipo gG
