Protección Baja Tensión para sistema de iluminación LED Clase 2
MLP2-230L-P/DL
Código artículo 721232
- Protección tipo 2 o 3
- Para iluminación LED
- Clase I de aislamiento
- Muy compacta
- Corriente de descarga máx. 10kA
- IP65
- Conforme a la NF EN 61643-11, IEC 61643-11
Ficha de datos
Gama MLP es una gama completa de protección AC contra sobretensiones diseñada para sistemas de iluminación LED. Unas versiones están equipadas en opción de una protección de linea datos
(RS485, 1-10V o DALI) para ofrecer una solución completa para
sistemas de LED con las líneas de control.
Los protectores son disponibles en diferentes clases de aislamiento (Clase 1, Clase 2) y tipos de conexión (cable o conectores).
Resulta que la gama MLP responde a todas las configuraciones con la máxima eficiencia existente.
Seleccionar una referencia :
|
Tipo de protección
|
IEC | 2+3 |
|
Clase de aislamiento
|
II | |
|
Régimen de neutro
|
TT-TN | |
|
Tensión nominale de línea
|
Un | 230-277 Vac |
|
Tensión AC máx. de functionamiento
|
Uc | 305 Vac |
|
Frecuencia máx.
|
f max. | 10 MHz |
|
Corriente máx. De línea @25°C
|
IL | 2.5 A |
|
Sobretensión temporaria (TOV) 5 sec.
Sin desconexión
|
UT | 335 Vac soportado |
|
Sobretensión temporaria (TOV) 120 mn
Sin desconexión o con desconexión de seguridad
|
UT | 440 Vac desconexión |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | Ninguna |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 5 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 10 kA |
|
Corriente de descarga máximal total
Capacidad máx. total en onda 8/20µs
|
Imax Total | 20 kA |
|
Capacidad en onda combinada (IEC 61643-11)
prueba de clase III : 1.2/50µs - 8/20µs
|
Uoc | 10 kV / 5 kA |
|
Prueba en onda combinada IEEE C62.41.1
|
10 kV / 10 kA | |
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado | |
|
Nivel de protección L/N
@ In (8/20µs)
|
Up L/N | 1.5 kV |
|
Nivel de protección L/PE
@ In (8/20µs)
|
Up L/PE | 1.5 kV |
|
Corriente de corto-circuito admisible
|
Isccr | 10 000 A |
|
Tipo de red
|
AC / Data | |
|
Montaje
|
Pared o sobre pletina | |
|
Material plástico
|
Termoplástico UL94 V-0 | |
|
Temperatura de operación
|
Tu | -40/+85°C |
|

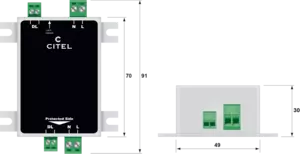

Dimensiones
|
Ver esquema |
|
Conformidad con las normas
|
IEC 61643-11 / EN 61643-11 / UL1449 ed.5 |
|
Desconnectadores térmicos
|
Interno | |
|
Disyuntor diferencial de la instalación
|
Tipo 'S' o ryardado |
