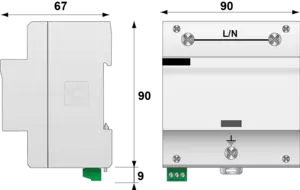

Parafoudre BT de Type 1+2 unipolaire

DS500E-400
Code Produit 3964
DS500E-400
Disponibilité:
280,00 € HT
Ajouter au panier

Disponible sous 3 semaines

  • Parafoudre unipolaire de Type 1+2
  • Iimp : 50 kA (onde 10/350µs)
  • Imax : 200 kA (onde 8/20µs)
  • Déconnexion interne avec indicateur
  • Télésignalisation de déconnexion
  • Conforme NF EN 61643-11 et IEC 61643-11
Contactez-nous
Les parafoudres DS500E sont des parafoudres unipolaires de Type 1+2, doté d'un courant de choc très élevé de 50kA, requis dans des cas extrêmes où le risque maximum est envisagé (impact direct 200kA sur installation doté de réseau monophasé ou triphasé).
Type de parafoudre
IEC

1+2
Réseau

230/400 V
Tension AC max. de fonctionnement
Uc

440 Vac
Courant max. de ligne
si connexion en série
 IL

100 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

580 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

770 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 3 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

50 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

200 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp

50 kA
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R

625 kJ/ohm
Mode(s) de connexion

L/N et L/PE
Niveau de protection
@ In (8/20µs)
 Up

2.2 kV
Courant de court-circuit admissible
 Isccr

50 000 A
Technologie

MOV
Raccordement au réseau

Par vis : 6-35 mm²
Format

Boîtier modulaire unipolaire
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

1 indicateur mécanique
Télésignalisation

Sortie sur contact inverseur
Dimensions

Voir schéma
Poids

0.719 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11
Certification
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
Fusible de déconnexion

Fusible type gG - 500 A
