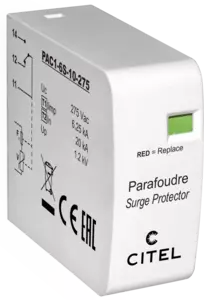

Parafoudre BT de Type 1 pour montage PCB
Code Produit : 8713207
PAC1-6S-10-275
- Parafoudre Basse Tension Type 1+2
- Montage PCB
- Technologie VG
- Iimp : 6.25 kV
- Télésignalisation
- Conforme NF EN 61643-11 et IEC 61643-11*
Télécharger la fiche technique|
Type de parafoudre
|
IEC | 1+2 |
|
Tension AC max. de fonctionnement
|
Uc | 275 Vac |
|
Courant de fonct. Permanent
Courant permanent à Uc
|
Ic | < 0.1 mA |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
|
Iimp | 6.25 kA |
|
Niveau de protection
@ In (8/20µs)
|
Up | 1.2 kV |
|
Courant de court-circuit admissible
|
Isccr | 25 000 A |
|
Raccordement au réseau
|
Broches à souder |
|
|
Montage
|
Sur circuit imprimé |
|
|
Matière boîtier
|
Thermoplastique UL94 V-0 |
|
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 |
|
|
Indicateur de fin de vie
|
1 indicateur mécanique |
|
|
Télésignalisation
|
Sortie sur contact inverseur |
|
|
Dimensions
|
Voir schéma |
|
|
Poids
|
0.075 kg |
|
Conformité aux normes
|
NF EN 61643-11 / IEC 61643-11 *Les gammes PPV/PAC sont des composants, pour être conforme à la norme ils doivent être assemblés. |
|
Déconnecteur thermique
|
Interne |
|
|
Fusible de déconnexion
|
Sans |
