Boîtier parafoudre basse tension Type 2+3 - Compact

MSB10-480(UL)
Code Produit 561801
MSB10-480(UL)
  • Parafoudre BT Type 2 + 3
  • Compact
  • Fixation murale ou platine
  • Indicateur de déconnexion
  • IP66

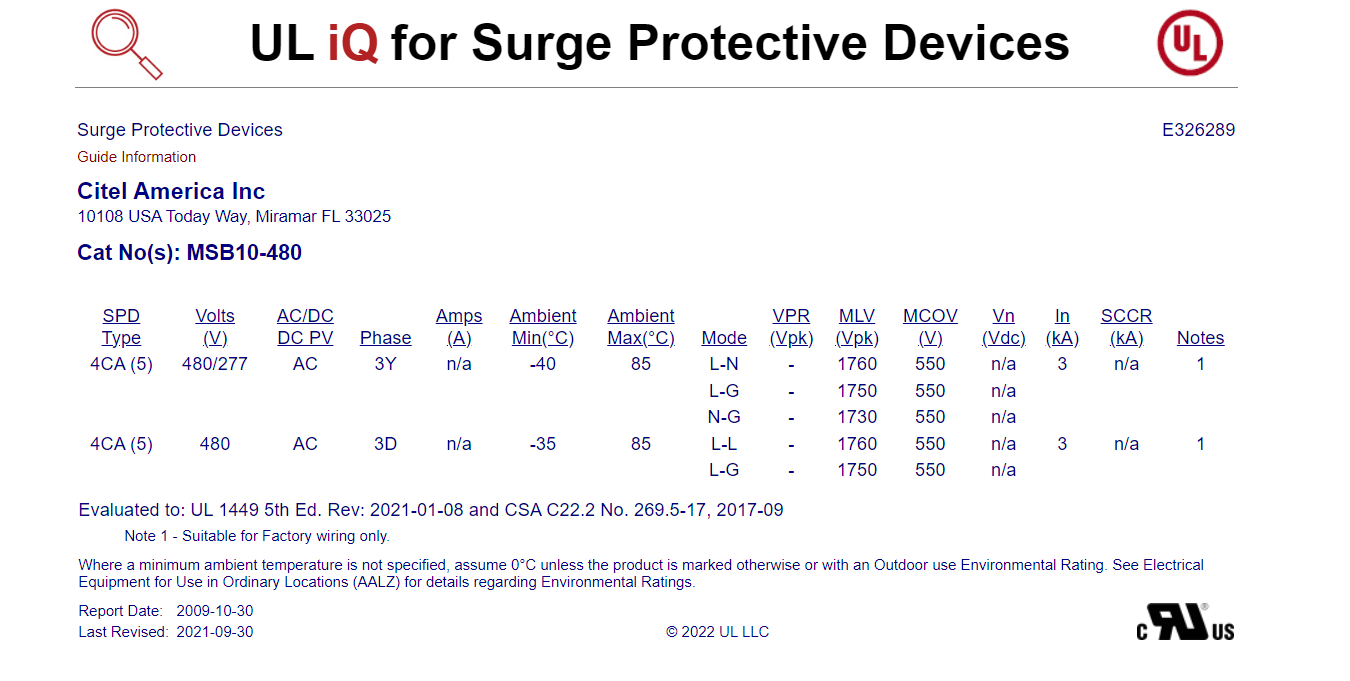

  • Homologué UL1449 ed.5
  • Conforme NF EN 61643-11, IEC 61643-11
Contactez-nous
Les parafoudres MSB10 de Type 2+3 sont destinés à assurer une protection efficace des équipements sensibles, en complément du parafoudre de tête d'installation (coordination de parafoudres). Ces parafoudres compacts et économiques utilisent un schéma à base de varistances, permettant d'obtenir un pouvoir d'écoulement pertinent pour une protection secondaire.
Type de parafoudre
IEC

2+3
Réseau

347-480 Vac monophasé
Régime de neutre

TT-TN
Tension nominale de ligne
 Un

480 V
Tension AC max. de fonctionnement
Uc

550 Vac
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

700 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

915 Vac déconnexion
Courant de fonct. Permanent
Courant permanent à Uc
 Ic

< 1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

3 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc

6 kV
Tenue surge IEEE C62.41.1

10 kV / 10 kA
Mode(s) de protection

Mode Commun / Mode Différentiel
Niveau de protection L/N
@ In (8/20µs)
 Up L/N

1.8 kV
Niveau de protection L/PE
@ In (8/20µs)
 Up L/PE

1.8 kV
Niveau de protection MC/MD
@ In (8/20µs)
 Up mc/md

2 kV/2 kV
Courant de court-circuit admissible
 Isccr

10 000 A
Technologie

MOV
Raccordement au réseau

Fils
Montage

Mural ou platine
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP66
Mise hors service de sécurité

Déconnexion du réseau AC
Indicateur de fin de vie

LED verte OFF
Indicateur de fonctionnement

Led verte ON
Dimensions

Voir schéma
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification

UL
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
