Parafoudre BT de Type 1+2 unipolaire

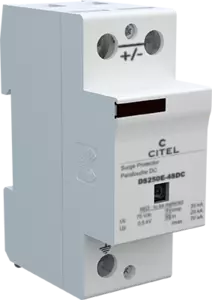

DS250E-48DC
Code Produit 63909
DS250E-48DC
  • Parafoudre bipolaire 48 Vdc
  • Pour application Type 1 et Type 2
  • In 25 kA / Imax 70 kA
  • Télésignalisation
  • Iimp 25 kA
  • Conforme IEC 61643-11 et EN 61643-11
Contactez-nous
Les parafoudres DS250E-48DC sont utilisés pour la protection des équipements connectés à des alimentations continues contre les surtensions transitoires dues à la foudre.
Sélectionner une autre référence :
Type de parafoudre
IEC

1+2
Réseau

48 Vdc
Tension nominale de ligne
 Un

48 Vdc
Tension nominale continue
 Un-dc

48 Vdc
Tension DC max. de fonctionnement
 Uc

75 Vdc
Courant résiduel
Courant de fuite à la Terre
 Ipe

< 0.2 mA
Courant de fonct. Permanent
Courant permanent à Uc
 Ic

< 0.1 mA
Courant de suite
If

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

25 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

70 kA
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
 Imax Total

140 kA
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
Iimp

25 kA
Energie spécifique par pôle
tenue max. 10/350 µs
 W/R

156 kJ/ohm
Mode(s) de connexion

+/PE ou -/PE
Mode(s) de protection

Mode Commun
Niveau de protection +/PE (-/PE)
@ In (8/20µs)
 Up

500 V
Technologie

MOV
Configuration Parafoudre

Unipolaire
Raccordement au réseau

Par vis : 6-35 mm² / par bus
Format

Boîtier modulaire unipolaire
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion du réseau DC
Indicateur de fin de vie

3 indicateurs mécaniques
Télésignalisation

Sortie sur contact inverseur
Câblage pour télésignalisation

1.5 mm² max.
Tension/Courant max. pour télésignalisation

250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Dimensions

Voir schéma
Poids

0.25 kg
Conformité aux normes

IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5
Certification
Déconnecteur thermique

Interne
Fusible de déconnexion

Fusible type gG - 315 A
