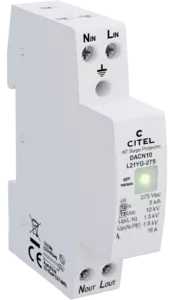

Parafoudre monophasé Type 2 - Monobloc
DACN10-L21YG-275
Code Produit 70115021
Disponible sous 3 semaines
- Parafoudre Monobloc Monophasé type 2+3
- Compact et économique
- In/Imax : 5 kA/10 kA
- Courant max. de ligne : 16 A
- Déconnexion + coupure ligne AC
- Raccordement parallèle ou série
- Télésignalisation
- Conforme IEC 61643-11
Fiche Produit
Les parafoudres de Type 2+3 DACN10S-L sont utilisés pour la protection secondaire des circuits monophasés des installations électriques contre les surtensions transitoires générées par la foudre.
À la différence du DACN10S, le DACN10S-L intègre une déconnexion de sécurité en ligne et à une double connexion de sortie.
Compact, il s'installe à proximité de l'équipement à protéger, en aval d'un parafoudre primaire (ex : DAC1-13VG) et offre une protection en mode commun et différentiel.
Sélectionner une autre référence :
|
Type de parafoudre
|
IEC | 2+3 |
|
Réseau
|
230 Vac Monophasé | |
|
Régime de neutre
|
TN | |
|
Tension AC max. de fonctionnement
|
Uc | 275 Vac |
|
Courant max. de ligne @25°C
|
IL | 16 A |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 335 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 440 Vac déconnexion |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 5 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 10 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 10 kV |
|
Niveau de protection L/N
@ In (8/20µs)
|
Up L/N | 1.3 kV |
|
Niveau de protection N/PE
@ In (8/20µs)
|
Up N/PE | 1.6 kV |
|
Niveau de protection L/PE
@ In (8/20µs)
|
Up L/PE | 1.6 kV |
|
Courant de court-circuit admissible
|
Isccr | 10 000 A |
|
Configuration Parafoudre
|
Monophasé | |
|
Raccordement au réseau
|
Par vis : 1.5-10 mm² | |
|
Enfichable
|
Non | |
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) | |
|
Matière boîtier
|
Thermoplastique UL94 V-0 | |
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 | |
|
Utilisation extérieure
|
Non | |
|
Mise hors service de sécurité
|
Déconnexion et coupure de ligne AC | |
|
Indicateur de fin de vie
|
LED verte OFF | |
|
Télésignalisation
|
option DACN10S-L21YG-275 | |
|
Dimensions
|
Voir schéma - 1TE (EN43880) | |
|
Poids
|
0.086 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 |
|
Déconnecteur thermique
|
Interne | |
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé | |
|
Fusible de déconnexion
|
Fusible type gG - 25 A |
