Parafoudre BTpour éclairage à LED Classe 2

MLPM2-230L-R
Code Produit 842211
MLPM2-230L-R
  • Parafoudre Type 2 (ou 3) pour éclairage à LED
  • Pour réseau 230 V
  • Classe 2
  • Très compact
  • Montage sur platine
  • Connexion bornier à ressort
  • Signalisation d'état
  • Déconnexion AC en fin de vie
  • Certifié NF EN 61643-11, IEC 61643-11
Contactez-nous
La gamme MLPM est une série de parafoudres AC conçu pour les systèmes d’éclairages LED. Les parafoudres MLPM sont très compacts afin de pouvoir être intégrés dans les luminaires, leur connexion aux bornes se fait par ressort. Cette gamme est équipée d'un indicateur de déconnexion mécanique exclusif à CITEL.
Sélectionner une autre référence :
Type de parafoudre
IEC

2+3
Classe d'isolement

II
Réseau

220-240 V Monophasé
Régime de neutre

TT-TN
Tension AC max. de fonctionnement
Uc

275 Vac
Courant max. de ligne @25°C
 IL

10 A
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
 UT

335 Vac tenue
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
 UT

440 Vac déconnexion
Courant résiduel
Courant de fuite à la Terre
 Ipe

Aucun
Courant de décharge nominal
15 chocs en onde 8/20 µs
 In

5 kA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

10 kA
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
 Uoc

12 kV
Mode(s) de protection

Mode Différentiel
Niveau de protection L/N
@ In (8/20µs)
 Up L/N

1.2 kV
Courant de court-circuit admissible
 Isccr

10 000 A

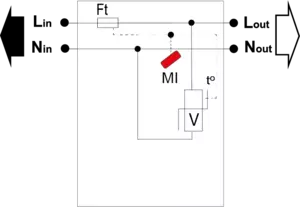

Technologie

MOV + GDT
Raccordement au réseau

2 borniers ressort opposés in/out - sect. 1.5 mm² max.
Montage

Sur platine
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection

IP20
Mise hors service de sécurité

Déconnexion et coupure de ligne AC
Indicateur de fin de vie

Indicateur mécanique
Indicateur de fonctionnement

Mecanique
Dimensions

Voir schéma
Poids

0.026 kg
Conformité aux normes

NF EN 61643-11 / IEC 61643-11
Certification

KEMA / ENEC05
Déconnecteur thermique

Interne
Disjoncteur différentiel de l'installation (si existant)

Type 'S' ou retardé
