Parafoudre BT de Type 1+2+3 unipolaire
DAC1-13VGS-40-275
Code Produit 821730224
Disponible sous 3 semaines
- Parafoudre Triphasé + Neutre AC de Type 1 + 2 + 3
- Technologie VG
- In : 20 kA
- Iimp : 12,5 kA (onde 10/350µs)
- Pas de courant de fuite
- Module débrochable
- Télésignalisation
- Tenue optimisée aux TOV
- Conforme NF EN 61643-11, IEC 61643-11 et UL1449 ed.5
- Certifié NF EN 61643-11 et IEC 61643-11
Fiche Produit
Les DAC1-13VG sont des parafoudres débrochables de Type 1+2+3, de très forte puissance, destinés à être installés à l'entrée de l'installation Basse Tension lorsque celle-ci est équipée de paratonnerre. Basés sur la technologie exclusive VG de CITEL, ils procurent un niveau de protection amélioré et une absence de courants de suite et de fuite, garantissant ainsi une efficacité renforcée, une simplification d’usage (pas de parafoudre complémentaire nécessaire) et une durée de vie maximale.
Malgré leur capacité de décharge élevée, les parafoudres DAC1-13VG sont particulièrement compacts.
Ils permettent de protéger les réseaux monophasés ou triphasés en mode commun ou en mode commun et différentiel.
Le DAC1-13VG s'installe sur Rail DIN et comporte une double connexion pour le conducteur actif, ce qui permet un raccordement optimisé au réseau. Les parafoudres DAC1-13VG sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé + Neutre, parfois associés à un parafoudre spécifique N/PE.
Sélectionner une autre référence :
-
DAC1-13VGS-10-150
-
DAC1-13VGS-10-275
-
DAC1-13VGS-10-320
-
DAC1-13VGS-11-150
-
DAC1-13VGS-11-275
-
DAC1-13VGS-11-320
-
DAC1-13VGS-20-150
-
DAC1-13VGS-20-275
-
DAC1-13VGS-20-320
-
DAC1-13VGS-30-150
-
DAC1-13VGS-30-275
-
DAC1-13VGS-30-320
-
DAC1-13VGS-31-150
-
DAC1-13VGS-31-275
-
DAC1-13VGS-31-320
-
DAC1-13VGS-40-150
-
DAC1-13VGS-40-275
-
DAC1-13VGS-40-320
|
Type de parafoudre
|
IEC | 1+2+3 |
|
Réseau
|
230/400 Vac Triphasé + N | |
|
Régime de neutre
|
TNS | |
|
Tension AC max. de fonctionnement
|
Uc | 275 Vac |
|
Caractéristique surtension temporaire (TOV) 5 sec.
Sans déconnexion
|
UT | 335 Vac tenue |
|
Caractéristique surtension temporaire (TOV) 120 mn
Sans déconnexion ou avec déconnexion de sécurité
|
UT | 440 Vac tenue |
|
Courant résiduel
Courant de fuite à la Terre
|
Ipe | Aucun |
|
Courant de suite
|
If | Aucun |
|
Courant de décharge nominal
15 chocs en onde 8/20 µs
|
In | 20 kA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 50 kA |
|
Courant de décharge maximal total
Tenue max. totale en onde 8/20 µs
|
Imax Total | 200 kA |
|
Courant de choc par pôle
Tenue max par pole en onde 10/350µs
|
Iimp | 12.5 kA |
|
Courant de choc N/PE
Tenue max en onde 10/350µs
|
Iimp N/PE | 50 kA |
|
Courant de choc total
Tenue max totale en onde 10/350µs
|
Itotal | 50 kA |
|
Test Onde combinée (IEC 61643-11)
Test de classe III : 1.2/50µs - 8/20µs
|
Uoc | 6 kV |
|
Energie spécifique par pôle
tenue max. 10/350 µs
|
W/R | 40 kJ/ohm |
|
Mode(s) de protection
|
L/PE et N/PE | |
|
Niveau de protection L/PE
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
|
L/PE | 1.5 kV |
|
Niveau de protection N/PE
@ In (8/20µs) et @ 6 kV (1,2/50 µs)
|
Up N/PE | 1.5 kV |
|
Tension résiduelle N/PE à 5 kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.7 kV |
|
Tension résiduelle L/PE à 5kA
@ 5 kA (8/20µs)
|
Up-5kA | 0.7 kV |
|
Courant de court-circuit admissible
|
Isccr | 50 000 A |
|
Type de réseau
|
AC | |
|
Technologie
|
Technologie VG (MOV+GSG) | |
|
Configuration Parafoudre
|
Triphasé + Neutre | |
|
Raccordement au réseau
|
Par vis : 2.5-25 mm² (35 mm² rigide) | |
|
Format
|
Boîtier modulaire débrochable | |
|
Enfichable
|
Oui | |
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) | |
|
Matière boîtier
|
Thermoplastique UL94 V-0 | |
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 | |
|
Mise hors service de sécurité
|
Déconnexion du réseau AC | |
|
Indicateur de fin de vie
|
1 indicateur mécanique par pôle - Rouge/Vert | |
|
Module(s) de remplacement
|
MDAC1-13VG-275 | |
|
Télésignalisation
|
Sortie sur contact inverseur | |
|
Câblage pour télésignalisation
|
1.5 mm² max. | |
|
Tension/Courant max. pour télésignalisation
|
250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
|

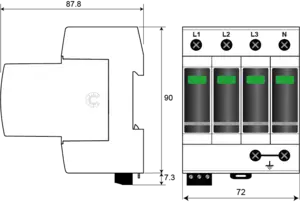

Dimensions
|
Voir schéma - 4TE (EN43880) | |
|
Poids
|
0.653 kg |
|
Conformité aux normes
|
IEC 61643-11 / NF EN 61643-11 / UL1449 ed.5 | |
|
Certification
|
KEMA |
|
Déconnecteur thermique
|
Interne | |
|
Disjoncteur différentiel de l'installation (si existant)
|
Type 'S' ou retardé | |
|
Fusible de déconnexion
|
Assemblage fusible : SFD1-13S-40 /ou fusible 125 A min. - 315 A max. - Type gG |
