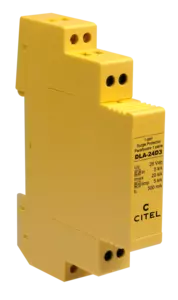

Parafoudre Data 1 paire DIN débrochable
DLA-24D3
Code Produit 6403011
Disponible sous 3 semaines
- Transmission de données à haut débit
- Protection contre le mode commun et le mode différentiel
- Lignes de données, y compris celles isolées de la terre
- Boîtier compact sur rail DIN, protection à haute densité
- Protection du fil de blindage
- Débranchement avec coupure de ligne
- Catégories d'essai : D1, C2, C3
- Conformité à la norme IEC 61643-21
Fiche Produit
Les parafoudres DLA sont destinés à protéger les équipements connectés aux réseaux Télécom, automatismes, réseaux de données ou industriels.
Ils s'installent sur rail DIN symétrique ou au niveau d'un tableau modulaire et sont disponibles pour la plupart des lignes de transmission.
Ces parafoudres 1 paire disposent d'un module de protection débrochable permettant une maintenance rapide et simple.
Sélectionner une autre référence :
|
Réseau
|
4-20 mA | |
|
Tension nominale de ligne
|
Un | 24 V |
|
Tension DC max. de fonctionnement
|
Uc | 28 Vdc |
|
Fréquence max.
|
f max. | > 3 MHz |
|
Courant max. de ligne @25°C
|
IL | 300 mA |
|
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
|
Imax | 20 kA |
|
Inductance en ligne (± 10 %)
|
non | |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
|
Up | 40 V |
|
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
|
Up | 40 V |
|
Courant de choc
Test 10/350µs x 2 - catégorie D1
|
Iimp | 5 kA |
|
Courant de décharge nominal
Test 8/20µs x 10 - catégorie C2
|
In | 5 kA |
|
Résistance en ligne (± 10%)
|
4.7 Ohm |
|
Type de réseau
|
Télécom | |
|
Technologie
|
GDT + Diode écrêtage | |
|
Configuration Parafoudre
|
1 paire + blindage | |
|
Raccordement au réseau
|
Par vis : 0.5-2.5 mm² | |
|
Format
|
Boîtier DIN débrochable | |
|
Montage
|
Rail DIN symétrique 35 mm (EN 60715) | |
|
Matière boîtier
|
Thermoplastique UL94 V-0 | |
|
Température de fonctionnement
|
Tu | -40/+85°C |
|
Indice de protection
|
IP20 | |
|
Mise hors service de sécurité
|
Court-circuit en sur choc et ouverture de ligne et reset sur surintensité | |
|
Indicateur de fin de vie
|
Interruption de transmission - mode de défaut 2 | |
|
Module(s) de remplacement
|
DLAM-24D3 | |
|

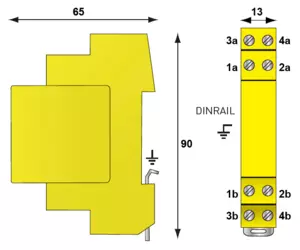

Dimensions
|
Voir schéma |
|
Conformité aux normes
|
IEC 61643-21 / NF EN 61643-21 / UL497B | |
|
Certification
|
UL Listed |
