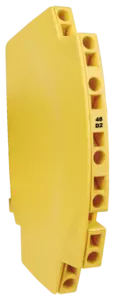

Parafoudre Télécom-Data 1 paire boîtier DIN

DLC-48D2
Code Produit 641184
DLC-48D2
  • Transmission de données à grande vitesse
  • Protection contre le mode commun et le mode différentiel
  • Lignes de données, y compris celles isolées de la terre
  • Boîtier compact sur rail DIN, protection à haute densité
  • Protection du fil de blindage
  • Localisation et catégories de tests : D1, C2, C3
  • Conformité à la norme IEC 61643-21
Contactez-nous
Les parafoudres (SPD) compacts DLC sont conçus pour protéger les équipements connectés aux réseaux télécoms, de données ou industriels, ainsi qu'aux automatismes contre les surtensions transitoires. Les SPDs DLC protègent les applications à 1-paire et ont un boîtier monobloc. Ces SPDs sont installés sur des rails DIN symétriques, souvent à l'intérieur de panneaux clients. Les produits sont disponibles en différents types pour couvrir la plupart des applications. Les types D2 sont les mieux adaptés aux applications flottantes, les types D3 offrent une protection en mode complet sur toutes les lignes, ces derniers type peuvent-être complétés par une protection spécifique pour le fil de terre de signalisation, ce sont les types D3G.
Réseau

Applications flottantes, Ex: ligne 4-20 mA ou 48 V
Tension nominale de ligne
 Un

48 Vdc
Tension DC max. de fonctionnement
 Uc

53 Vdc
Fréquence max.
 f max.

DC to 50 MHz
Fréquence max.
-3dB, système 100 ohms
 f max.

DC to 150 MHz
Perte d'insertion

< 1 dB
Courant max. de ligne @25°C
 IL

750 mA
Courant de décharge maximal
Tenue max. en onde 8/20 µs par pole
 Imax

20 kA
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-X (Ligne/Ligne)
 Up

80 V
Niveau de protection
C3 (10/1000μs), 300 applications@10 A, X-C (Ligne/Terre)
 Up

650 V
Courant de choc
D1 (10/350μs), 2 applications, X-C (Ligne/Terre)
 Iimp

2.0 kA
Courant de décharge nominal
C2 (1.2/50us / 8/20µs), 10 applications, X-X (Ligne/Ligne)
 In

10 kA
Courant de décharge nominal
C2 (1.2/50us / 8/20µs), 10 applications, X-C (Ligne/Terre)
 In

10 kA
Résistance en ligne (± 10%)

1.2 Ohm
Type de réseau

Télécom
Technologie

GDT + Diode écrêtage
Configuration Parafoudre

1 paire + blindage
Raccordement au réseau

Par bornier ressort - max. 2.5 mm² / AWG 13 (solide ou souple)
Compact

Oui
Format

Boîtier montage DIN
Montage

Rail DIN symétrique 35 mm (EN 60715)
Matière boîtier

Thermoplastique UL94 V-0
Température de fonctionnement
 Tu

-40/+85°C
Indice de protection contre les infiltrations

IP20 (NEMA 2)
Mise hors service de sécurité

Court-circuit
Indicateur de fin de vie

Interruption de transmission - mode de défaut 2
Dimensions

Voir schéma
Conformité aux normes

IEC 61643-21 / NF EN 61643-21
